一、产品介绍
主要用于目视系统中图像的放大。
二、产品技术规格

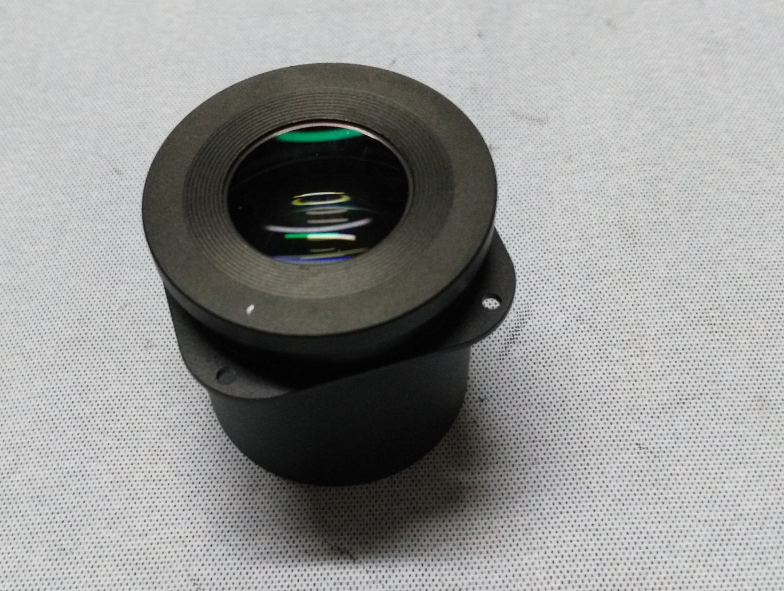

目镜1、(嗨镜1代)
视场角 |
51度(放大区域 > 直径18.2mm) |
焦距 |
20mm(放大倍率12.5倍) |
畸变 |
<4% |
出瞳距 |
16mm |
出瞳直径 |
6mm |
后截距 |
11.3mm |
长度 |
30mm(******片透镜表面顶点至最后一片透镜顶点距离) |
清晰度 |
1920*1080(MTF >0.3@60lp) |
用途 |
VR头戴式家庭影院 |
可匹配显示器 |
0.7寸、0.5寸、0.39寸OLED |
其他 |
另有36度、42度、46度、60度低畸变目镜可选用 |
目镜2、(0.7NEW)
视场角 |
46度(放大区域 > 直径18.2mm) |
焦距 |
23mm(放大倍率10.8倍) |
畸变 |
<3% |
出瞳距 |
21mm |
出瞳直径 |
6mm |
后截距 |
14mm |
长度 |
22mm |
清晰度 |
MTF>0.3@60lp |
用途 |
|
可匹配显示器 |
0.7寸、0.5寸、0.39寸 |
其他 |
|
目镜3、(0.7MP)
视场角 |
42度(放大区域 > 直径18.2mm) |
焦距 |
25mm(放大倍率10倍) |
畸变 |
<3% |
出瞳距 |
29mm |
出瞳直径 |
8mm |
后截距 |
10mm |
长度 |
30mm |
清晰度 |
MTF>0.3@60lp |
用途 |
|
可匹配显示器 |
0.7寸、0.5寸、0.39寸 |
其他 |
|
目镜4、(0.5NEW)
视场角 |
37度(放大区域 > 直径12.7mm) |
焦距 |
20mm(放大倍率12.5倍) |
畸变 |
<3% |
出瞳距 |
22mm |
出瞳直径 |
6mm |
后截距 |
11.5mm |
长度 |
15mm |
清晰度 |
MTF>0.3@60lp |
用途 |
|
可匹配显示器 |
0.5寸、0.39寸 |
其他 |
|
目镜5、(0.39)
视场角 |
36度(放大区域 > 直径10mm) |
焦距 |
16mm(放大倍率15.6倍) |
畸变 |
<3% |
出瞳距 |
20mm |
出瞳直径 |
6mm |
后截距 |
8mm |
长度 |
16mm |
清晰度 |
MTF>0.4@60lp |
用途 |
|
可匹配显示器 |
0.39寸 |
其他 |
|
目镜6、(0.39GGTD)
视场角 |
26度(放大区域 > 直径10mm) |
焦距 |
21.6mm(放大倍率15.6倍) |
畸变 |
<2% |
出瞳距 |
23mm |
出瞳直径 |
6mm |
后截距 |
14mm |
长度 |
12mm |
清晰度 |
MTF>0.4@60lp |
用途 |
|
可匹配显示器 |
0.39寸 |
其他 |
|
目镜7、(枪瞄大目镜)
视场角 |
24~40度(放大区域 > 直径18mm) |
焦距 |
47mm(放大倍率5.3倍) |
畸变 |
<1% |
出瞳距 |
35~95mm |
出瞳直径 |
12mm |
后截距 |
34mm |
长度 |
25mm |
清晰度 |
MTF>0.3@50lp |
用途 |
枪瞄目镜 |
可匹配显示器 |
|
其他 |
|
目镜8、(枪瞄小目镜)
视场角 |
18~30度(放大区域 > 直径9mm) |
焦距 |
25mm(放大倍率10倍) |
畸变 |
<2% |
出瞳距 |
35~65mm |
出瞳直径 |
12mm |
后截距 |
16mm |
长度 |
24mm |
清晰度 |
MTF>0.3@50lp |
用途 |
枪瞄目镜 |
可匹配显示器 |
|
其他 |
|
